Planetový kulový mlýn P - 7, dvoupozicový

Výrobce: Fritsch GmbH Kód zboží: 07.4000.00

P-7 je vysoce výkonný planetový kulový mlýn se dvěma pracovními pozicemi pro rychlé, rovnoměrné a extrémně jemné rozmělňování velmi malých vzorků až na koloidní jemnost, za sucha i v suspenzi.

224 320 Kč
Cena bez DPH

Kontakt

Žádost o nabídku

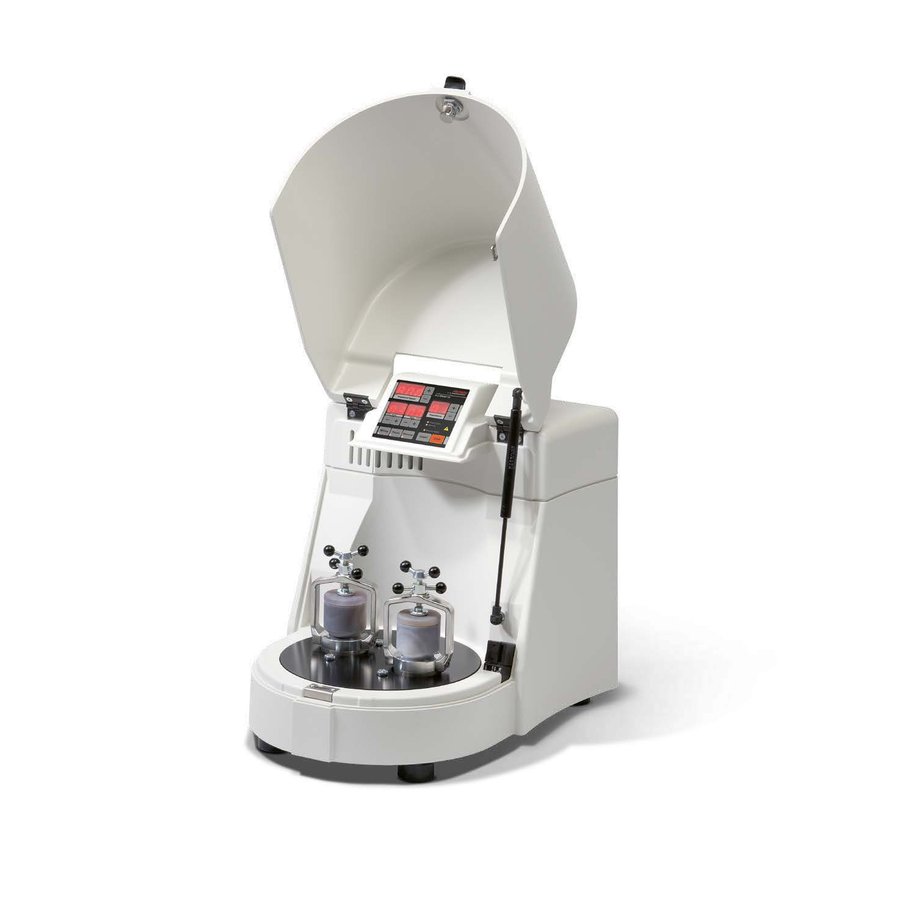

Mlýn P-7 classic se 2 pracovními pozicemi je ideální pro rychlé, rovnoměrné a extrémně jemné rozmělňování velmi malých množství tvrdých, středně tvrdých, křehkých a vlhkých vzorků až na koloidní jemnost. V závislosti na požadované konečné jemnosti lze mletí provádět za sucha nebo v suspenzi. Kromě drcení lze planetový kulový mlýn použít také k míchání a homogenizaci emulzí a past.

Princip

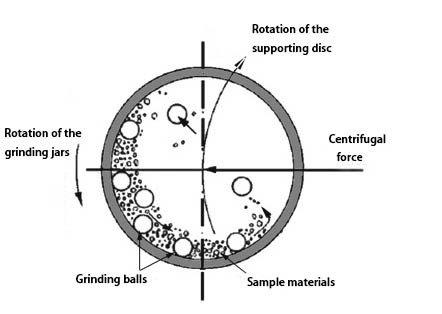

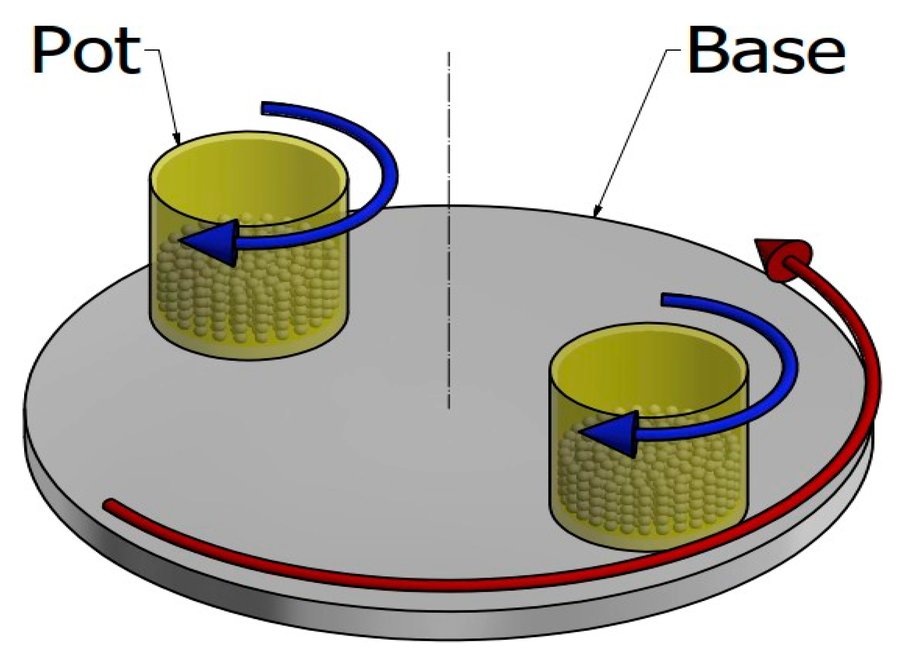

Drcení mletého materiálu probíhá primárně vysokoenergetickým nárazem mlecích koulí. Mlecí mísa obsahující mletý materiál a mlecí koule se otáčí kolem své osy na hlavním disku a zároveň se rychle otáčí v opačném směru.

Při určité rychlosti způsobí odstředivá síla oddělení mletého materiálu a mlecích koulí od vnitřní stěny mlecí mísy. Mlecí koule pak procházejí mísou vysokou rychlostí a drtí vzorek nárazem na protější stěnu mísy. K procesu zmenšování velikosti přispívají i nárazy mezi samotnými koulemi.

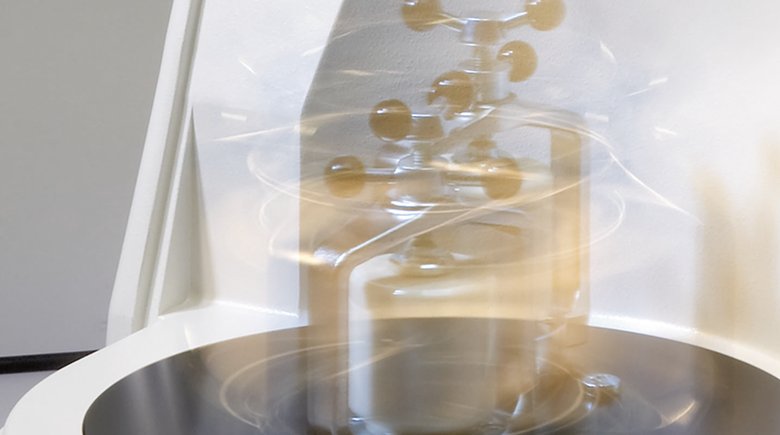

Díky enormní rychlosti otáčení hlavního disku – až 800 ot/min – dosahuje řada P-7 classic odstředivého zrychlení až 50 g.

Vlastnosti

Otáčky až 800 ot/min, přesná regulace otáček se zobrazením nastavených a skutečných hodnot
Rychlé jemné mletí malého množství
Malá zastavěná plocha
Současné zpracování 2 vzorků
Užitečná kapacita až 2 × 20 ml
Programovatelné mikroprocesorové řízení
Až 99 opakování mlecího cyklu
Programovatelný časovač pro mlecí provoz a fáze chlazení
Funkce reverzace
Funkce úspory energie (režim úspory elektřiny)
Mlecí komora kompletně zapouzdřená, ale snadno otevíratelná
Chlazení mlecí komory vestavěným ventilátorem pro dlouhé doby mletí
Ergonomická membránová klávesnice s krytím IP64
Bezúdržbový pohon s asynchronním motorem a frekvenčním měničem
Rozsáhlé příslušenství pro zjednodušení každodenní práce

Reprodukovatelné výsledky mletí

Vysoký mlecí výkon při malých nárocích na prostor

Speciální mikroprocesorové řízení s až 99 programovatelnými opakováními mlecího cyklu zajišťuje mimořádně rychlé, přesné a reprodukovatelné výsledky. Mlýn kombinuje obzvláště vysoký mlecí výkon s nízkými nároky na prostor na stole.

Konfigurace podle vaší aplikace

Planetový mikromlýn P-7 classic pracuje se dvěma mlecími miskami o objemu 12 ml nebo 45 ml, které se otáčejí s převodovým poměrem 1 : −2 vzhledem k hlavnímu disku. Pro dosažení nejlepších výsledků mletí a pro prevenci kontaminace vzorků nežádoucím otěrem jsou mlecí misky a mlecí koule k dispozici v 7 různých materiálech.

Příklady aplikací

Obor	Vzorky
Geologie a mineralogie	Kameny, písek, horniny, materiály
Keramika	Porcelán, slinutá keramika, jíl, pálená hlína
Chemie	Pesticidy, hnojiva, soli, anorganické a organické materiály
Biologie	Rostliny, listy, lyofilizované vzorky
Farmacie	Oftalmologické látky, gely, krémy, extrakty, léky, pasty, dražé, tablety
Metalurgie	Rudy, slinování
Materiálová technologie	Pigmenty, vzácné materiály, nové materiály, slitiny, mechanické slitiny
Příprava vzorků pro analytické aplikace	Spektroskopie, rentgenová analýza (X-Ray), chromatografie

Doporučené a minimální množství kuliček na jednu misku

Mlecí miska	12 ml	20 ml	45 ml	80 ml	250 ml	500 ml
Množství vzorku	0,5–5 ml	1–9 ml	3–20 ml	10–30 ml	30–125 ml	80–225 ml
Kuličky 5 mm	50	80	180	250	1200	2000
Kuličky 10 mm	6	10	18	25	50	100
Kuličky 15 mm	–	–	7	10	45	70
Kuličky 20 mm	–	–	–	5	15	25
Kuličky 30 mm	–	–	–	–	6	8
Kuličky 40 mm	–	–	–	–	–	4

Doporučené množství kuliček o průměru 3 mm a menším na misku

Mlecí miska	12 ml	20 ml	45 ml	80 ml	250 ml	500 ml
Množství vzorku	0,5–5 ml	1–9 ml	3–20 ml	10–30 ml	30–125 ml	80–225 ml
Oxid zirkoničitý	20 g	30 g	70 g	100 g	400 g	800 g
Nerezová / tvrzená ocel	30 g	40 g	90 g	150 g	500 g	1100 g
Karbid wolframu (tvrdokov)	50 g	80 g	200 g	300 g	1000 g	2100 g

Vložené množství kuliček by nemělo být menší než uvedené doporučené množství. Podle vlastností a chování mletého materiálu je však možné množství kuliček zvýšit.

Technické údaje

Pracovní princip	ráz + tření mlecích koulí na stěnu misky
Mlecí princip	planetový pohyb mlecích misek
Optimální typ vzorků	tvrdý, středně tvrdý, měkký, křehký, houževnatý, vlhký
Mlecí nástroje	mlecí misky a mlecí kuličky
Materiál mlecích nástrojů	achát, sinterkorund, siliciumnitrid-syalon, zirkonoxid, tvrzená nerezová ocel, tvrdokov-wolframkarbid
Pracovní pozice	2 (max. počet vzorků 2)
Velikost mlecích misek	12, 45 ml
Velikost mlecích kuliček	0,1 - 15 mm
Max. vstupní velikost (závisí na mat.)	5 mm
Min. množství vzorku	0,5 ml
Max. množství vzorku	40 nl
Konečná jemnost	< 1 µm
Doba mletí	3 min.
Mlecí proces	suchý/mokrý
Mletí v inertním plynu	možno jen v glove boxu
Při přehřátí motoru se aktivuje tepelný vypínač	ne
Nastavitelný počet otáček (hlavní disk)	100 - 800 rpm
Poměr otáčení	1 : -2
Programovatelný	ano
Nastavitelný čas mletí	ano - sekundy/minuty/ hodiny
Možnost nastavení přerušovaní mletí v programu	ano - funkce PAUSE
Možnost nastavení směru otáček v programu	ano – funkce REVERSE
Při přetížení mlýnku se automaticky sníží rychlost mletí	ano – funkce OVERLOAD
Bezpečnostní uzamknutí misky v pozici	ano - Safe-Lock
Elektro specifikace	200-240 V/1~, 50 – 60 Hz, 880 Watt
Hmotnost	35 kg
Rozměry	37 x 53 x 50 cm

Ceník

Obj. číslo	Název	Cena bez DPH
07.4000.00	P - 7 Přístroj bez mlecích misek a kuliček, včetně upínacího systému	224 320 Kč

Ke stažení

Katalog planetové mlýny Video planetové mlýny Technická specifikace P-7 Prospekt P-7 Katalog přístrojů Fritsch

Příslušenství

Mlecí misky 45 ml s víkem a těsněním

Obj. číslo	Název	Cena bez DPH
50.7050.00	Mlecí miska 45 ml, achát	Na dotaz

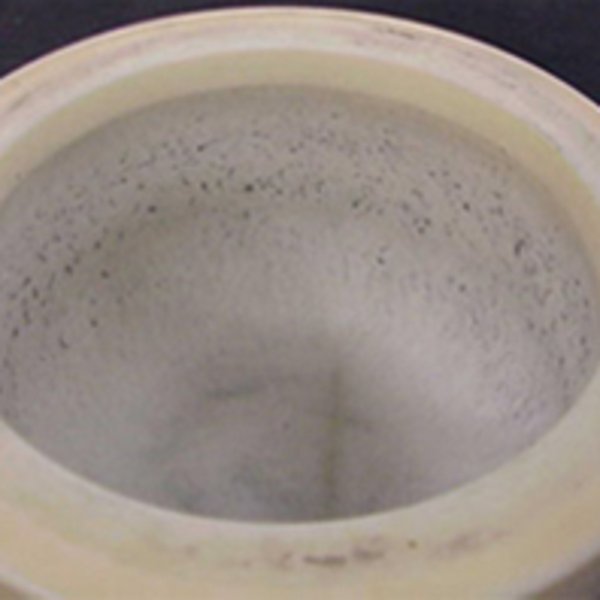

50.7060.00	Mlecí miska 45 ml, sintered corundum (99.7 % Al2O3)	32 400 Kč
50.7110.00	Mlecí miska 45 ml, zirconium oxide	62 800 Kč
50.7090.00	Mlecí miska 45 ml, tvrzená nerezová ocel	21 000 Kč
50.7080.00	Mlecí miska 45 ml, wolframkarbid tvrdokov	77 300 Kč
50.7310.00	Mlecí miska 45 ml, silicon nitride	39 300 Kč
50.9885.00	Dusíková nádoba pro mlecí misky o objemu 45 ml a 12 ml vyrobená z kalené, nerezové oceli nebo tvrdokovu karbidu wolframu. Mlecí miska se vkládá do dusíkové nádoby. Mezi nádobu a mlecí misku se zavádí kapalný dusík, aby se před mletím ochladila.	3 300 Kč
07.3280.00	Adaptér pro jednorázovou misku z polypropylenu	4 000 Kč
50.7200.00	Mlecí miska 45 ml, polypropylene jednoúčelová miska	200 Kč
50.7250.20	Náhradní těsnící kroužek PTFE 50/40 mm pro všechny misky o objemu 45 ml	140 Kč

Mlecí misky 12 ml s víkem a těsněním

Obj. číslo	Název	Cena bez DPH
50.5050.00	Mlecí miska 12 ml, achát	Na dotaz
50.5060.00	Mlecí miska 12 ml, sinterkorund (99.7 % Al2O3)	23 800 Kč
50.5110.00	Mlecí miska 12 ml, zirconoxid	36 900 Kč
50.5090.00	Mlecí miska 12 ml, tvrzená nerezová ocel	14 000 Kč
50.5080.00	Mlecí miska 12 ml, wolframkarbid	43 800 Kč
50.5310.00	Mlecí miska 12 ml, silicon nitride	28 000 Kč
50.5250.20	Náhradní těsnící kroužek PTFE 37/26 mm pro všechny misky o objemu 12 ml	140 Kč
90.1120.09	Adaptér pro mlecí misky o objemu 12 ml, 45 ml, 80 ml pro P-5 a P-6 (nezbytné, pokud je v držáku mlecích misek pouze jedna mlecí miska o objemu 80 ml nebo pokud jsou do P-5 nebo P-6 vloženy mlecí misky o objemu 12 ml, resp. 45 ml)	6 100 Kč

Mlecí kuličky pr. 15 mm pro mlecí misky 45 ml

Obj. číslo	Název	Cena bez DPH
55.0150.05	Mlecí kulička pr. 15 mm, achát leštěný	620 Kč
55.0150.06	Mlecí kulička pr. 15 mm, sintered corundum (99.7 % Al2O3)	1 040 Kč
55.0150.27	Mlecí kulička pr. 15 mm, zirconium oxide	2 240 Kč
55.0150.09	Mlecí kulička pr. 15 mm, tvrzená nerezová ocel	110 Kč
55.0150.08	Mlecí kulička pr. 15 mm, wolframkarbid tvrdokov	2 700 Kč
55.0150.31	Mlecí kulička pr. 15 mm, silicon nitride	1 430 Kč

Mlecí kuličky pr. 10 mm pro mlecí misky 45 ml, 12 ml

Obj. číslo	Název	Cena bez DPH
55.0100.05	Mlecí kulička pr. 10 mm, achát leštěný	260 Kč
55.0100.06	Mlecí kulička pr. 10 mm, sintered corundum (99.7 % Al2O3)	550 Kč
55.0100.27	Mlecí kulička pr. 10 mm, zirconium oxide	980 Kč
55.0100.09	Mlecí kulička pr. 10 mm, tvrzená nerezová ocel	60 Kč
55.0100.08	Mlecí kulička pr. 10 mm, wolframkarbid tvrdokov	960 Kč
55.0100.31	Mlecí kulička pr. 10 mm, silicon nitride	500 Kč

Mlecí kuličky pr. 5 mm pro mlecí misky 45 ml, 12 ml

Obj. číslo	Název	Cena bez DPH
55.0050.05	Mlecí kulička pr. 5 mm, achát leštěný (100 ks váha asi 17 g)	160 Kč
55.0050.06	Mlecí kulička pr. 5 mm, sintered corundum (99.7 % Al2O3), (100 ks váha asi. 48 g)	40 Kč
55.0050.27	Mlecí kulička pr. 5 mm, zirconium oxide (100 ks váha asi. 38 g)	30 Kč
55.0050.09	Mlecí kulička pr. 5 mm, tvrzená nerezová ocel (100 ks váha asi. 52 g)	20 Kč
55.0050.08	Mlecí kulička pr. 5 mm, wolframkarbid tvrdokov (100 ks váha asi. 97 g)	160 Kč
55.0050.31	Mlecí kulička pr. 5 mm, silicon nitride (100 ks váha asi. 48 g)	120 Kč

Mlecí kuličky menší než 3 mm (cena za balení po 100g) pro mlecí misky45 ml, 12 ml

Obj. číslo	Název	Cena bez DPH
55.0030.27	Mlecí kulička pr. 3 mm, zirkonoxid	4 200 Kč
55.0020.27	Mlecí kulička pr. 2 mm, zirkonoxid	4 200 Kč
55.0015.27	Mlecí kulička pr. 1,5 mm, zirkonoxid	4 200 Kč
55.0010.27	Mlecí kulička pr. 1 mm, zirkonoxid	4 200 Kč
55.0005.27	Mlecí kulička pr. 0,5 mm, zirkonoxid	4 200 Kč
55.0001.27	Mlecí kulička pr. 0,1 mm, zirkonoxid	9 400 Kč
55.0030.09	Mlecí kulička pr. 3 mm, tvrzená nerezová ocel	2 500 Kč
55.0010.09	Mlecí kulička pr. 1 mm, tvrzená nerezová ocel	9 000 Kč
55.0030.08	Mlecí kulička pr. 3 mm, wolframkarbid	15 500 Kč
55.0016.08	Mlecí kulička pr. 1,6 mm, wolframkarbid	15 500 Kč
55.0006.08	Mlecí kulička pr. 0,6 mm, wolframkarbid	15 500 Kč
