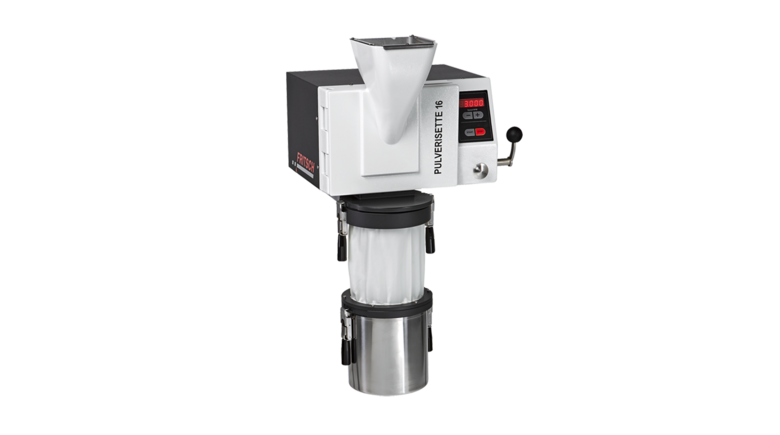

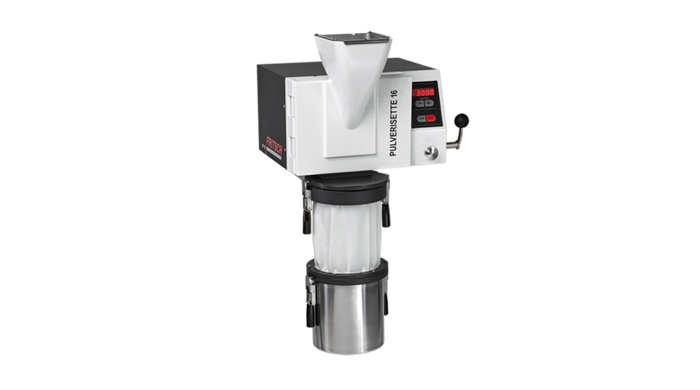

Kladivový mlýn P-16
Výrobce: Fritsch GmbH Kód zboží: 16.60x0.00
Kladivový mlýn s vysokou mlecí energií pro rychlé mletí středně tvrdých a křehkých materiálů až do tvrdosti 6 podle Mohse. Vzorky by měly být méně citlivé na změnu teploty.
261 900 Kč
Cena bez DPH
S volně nastavitelnými otáčkami rotoru 2 000–4 000 ot/min je kladivový mlýn FRITSCH P-16 ideálním univerzálním mlýnem pro rychlé a šetrné předdrcení i jemné mletí středně tvrdých a křehkých materiálů až do tvrdosti 6 podle Mohse v laboratořích, poloprovozech i průmyslu.
Mlýn P-16 se dodává včetně mlecí sady (dle výběru) a jímací nádoby o objemu 5 l, bez síta a stojanu. Jako další příslušenství lze zvolit síta různých velikostí, jímací nádoby a stojan.
Rychlý mlýn pro všechny úkoly
Drcení může probíhat dávkově nebo kontinuálně. Maximální velikost vstupního materiálu pro sypké materiály je 25 mm. Konečná jemnost závisí na výběru spodního síta a na drticích vlastnostech daného materiálu. Díky silnému pohonu a otáčkám rotoru až 4 000 ot/min lze konečné jemnosti < 100 μm často dosáhnout již v prvním kroku.
P-16 nabízí nejvyšší provozní bezpečnost: pokud se rychloupínací uzávěr neúmyslně otevře, bezpečnostní spínač aktivuje motorovou brzdu a rotor se zastaví.
Princip práce

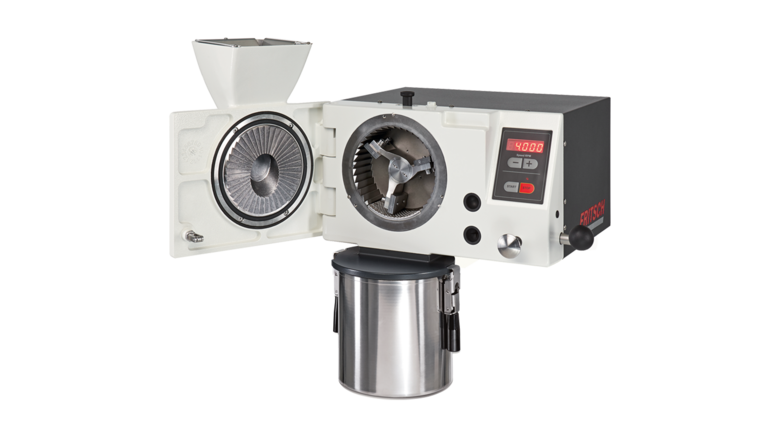

Rozmělňování v mlýně probíhá působením rázových, třecích a střižných sil. Násypka vede mletý materiál přímo do středu mlecí komory, kde dochází k jeho rozmělnění. Zvolené spodní síto určuje konečnou jemnost. Rotující ozubený kříž zároveň vytváří proudění vzduchu, které urychluje vypouštění rozemletého vzorku do sběrné nádoby. Do ní lze zapojit dodávanou filtrační hadici, která účinně omezuje uvolňování jemného prachu.
Typické materiály
Měkké materiály
Jehličí, listy, obilí, pryskyřice, celulóza, chemikálie, sušené ovoce, rašelina, semena, sušené rostliny.
Středně tvrdé materiály
Krmivo, soli, pelety, uhlí, kaolín, sádra, drogy, kaly, tablety, minerály, rudy, kameny (bauxit, vápenec), půda, plasty, koks, popel, syntetická pryskyřice, pyrit aj.
Vlastnosti
- Max. vstupní velikost 25 mm
- Konečná jemnost < 100 μm již v prvním kroku (v závislosti na materiálu)
- Ideální pro mletí uhlí, koksu, vápna nebo břidlice
- Ideální pro rychlou práci s vysokou průchodností
- Snadno vyměnitelná spodní síta s velikostí perforace 0,12–10 mm
- Snadné čištění díky mlecím nástrojům, které lze vyjmout bez nářadí
- Nastavení otáček pro různé aplikace
- Možnost dávkového nebo kontinuálního provozu
- Praktická rychloupínací aretace mlecí komory
- Snadno vyměnitelné mlecí desky z kalené nebo nerezové oceli
- Třífázový motor 1,1 kW s frekvenčním měničem, nastavitelné otáčky 2 000–4 000 ot/min (v krocích po 200 ot/min)
- Ozubené mlecí nástroje z litiny nebo nerezové oceli
- Lichoběžníková a kulatá perforovaná spodní síta z nerezové oceli 316L a lichoběžníková perforovaná spodní síta z bezchromové oceli DC01Cu v různých velikostech
- Použitelný jako stolní nebo volně stojící přístroj s podpěrným stojanem (objednává se samostatně)
- Rozsáhlé příslušenství pro zjednodušení každodenní práce
Různé konfigurace přístroje
Kladivový mlýn P-16 je k dispozici v různých materiálových konfiguracích, vyberte si tu nejvhodnější pro svou aplikaci:
| Použití | Provedení | Obj. č. |
| Všechny standardní aplikace | Mlecí vložka a křížový šlehač z litiny, nárazové desky z kalené oceli | 16.6020.00 |
| Obzvláště tvrdé a abrazivní materiály | Mlecí vložka a nárazové desky z kalené oceli, křížový šlehač z litiny | 16.6030.00 |
| Speciální aplikace v chemii | Mlecí vložka, křížový šlehač a nárazové desky z nerezové oceli | 16.6050.00 |
Na vyžádání je kladivový mlýn P-16 k dispozici také pro mletí bez kontaminace těžkými kovy.
Dávkové a kontinuální mletí
Mletí může probíhat dávkově nebo kontinuálně. Maximální velikost vstupního materiálu pro sypké materiály je 25 mm. Pro dávkový provoz se standardně dodává sběrná nádoba o objemu 5 l s filtrační hadicí. Pro větší množství je k dispozici také sběrná nádoba o objemu 26 l s filtrační hadicí. V kombinaci s vysoce výkonným cyklonem FRITSCH pro odsávání vzorků jsou k dispozici sběrné nádoby o objemu 1 až 60 l.

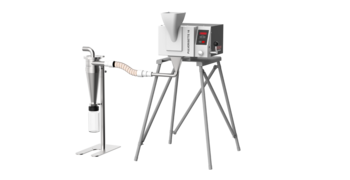

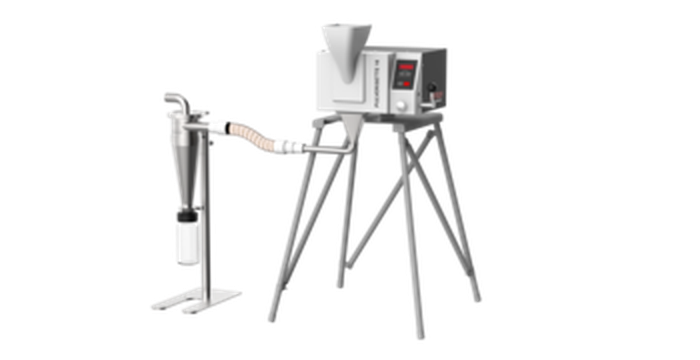

Odsávání vzorků s cyklonem FRITSCH
Čisté, pohodlné a chladné mletí: zkombinujte kladivový mlýn FRITSCH P-16 s vysoce výkonným cyklonem FRITSCH pro odsávání vzorků. Jeho silné proudění vzduchu zajišťuje jednoduché podávání, zvyšuje průchodnost a snižuje tepelné zatížení vzorků. Zároveň zvyšuje bezpečnost práce, protože expozice prachu je téměř nulová. Silné proudění vzduchu umožňuje použít jemnější spodní síta a dosáhnout vyšší konečné jemnosti, a to i u materiálů, které by se jinak jemně drtily obtížně.
Výsledkem je obzvláště rychlé a efektivní mletí s minimálním tepelným zatížením a výrazně vyšší průchodností a také snadné a rychlé čištění s minimální prašností.
Vybavení a příslušenství

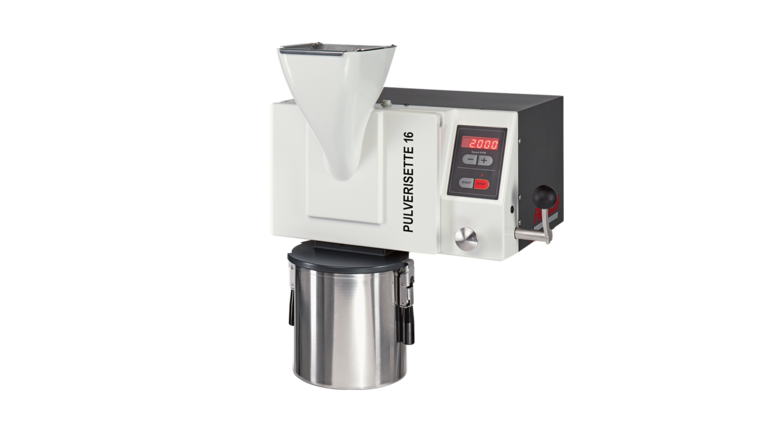

Každý kladivový mlýn P-16 se dodává s nerezovou sběrnou nádobou o objemu 5 l s filtrační hadicí a bajonetovým uzávěrem, který zajišťuje obzvláště pohodlné a bezprašné připojení. Spodní síto je nutné objednat samostatně.
Spodní síta určují konečnou jemnost vzorku. Obecně platí, že čím jemnější je požadovaná konečná jemnost, tím menší by měla být perforace spodního síta; čím větší je perforace, tím vyšší je průchodnost.

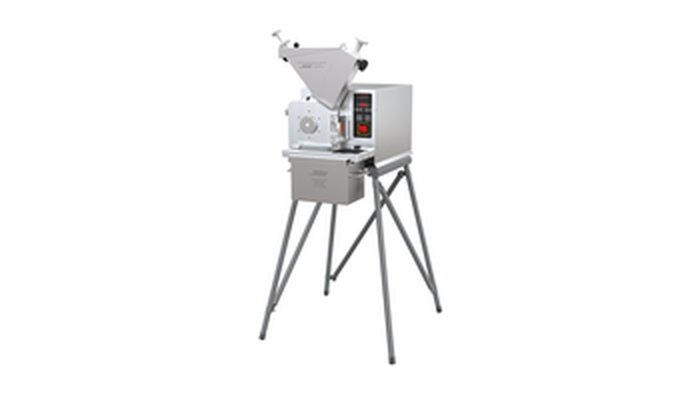

P-16 lze snadno upevnit na stůl, případně lze objednat univerzální podpěrný stojan FRITSCH.
Technické údaje
| Pracovní princip | ráz |
|---|---|
| Optimální typ vzorků | středně tvrdé, křehké |
| Řezné nástroje | ozubený kříž |
| Materiály řezných nástrojů | nerezová ocel |
| Max. vstupní velikost | 25 mm |
| Min. množství vzorku | 40 -50 ml |
| Max. průchodnost | 80 l/h |
| Konečná jemnost | 0,12 - 10 mm |
| Dávkování | kontinuální/dávkové |
| Otáčky rotoru | 2000 - 4000 rpm |
| Elektro specifikace | 200-240 V/1~, 50/60 Hz, 1500 Watt |
| Hmotnost | 50 kg |
| Rozměry (š x h x v) | 60 x 70 x 58 cm |
Ceník
| Obj. číslo | Název | Cena bez DPH |
|---|---|---|
| 16.6020.00 | P - 16, mlecí prvky - litina přístroj včetně mlecí sady (dle výběru), jímací nádoby objemu 5 ltr., bez síta a stojanu. |
261 900 Kč |
| 16.6050.00 | P - 16, mlecí prvky - nerez přístroj včetně mlecí sady (dle výběru), jímací nádoby objemu 5 ltr., bez síta a stojanu. |
315 300 Kč |
| 16.6030.00 | P - 16, mlecí prvky - kalená ocel přístroj včetně mlecí sady (dle výběru), jímací nádoby objemu 5 ltr., bez síta a stojanu. |
315 300 Kč |
Příslušenství

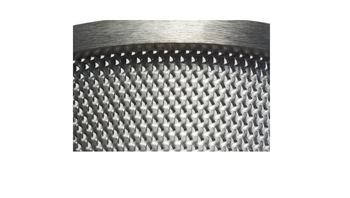

Spodní síto, nerez 316L, lichoběžníkové otvory
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
16.6710.10 | Síto 0,12 mm, lichoběžníkové otvory nerez 316L | 6 200 Kč |
|
16.6712.10 | Síto 0,2 mm, lichoběžníkové otvory nerez 316L | 6 200 Kč |
|
16.6714.10 | Síto 0,25 mm, lichoběžníkové otvory nerez 316L | 6 200 Kč |
|
16.6715.10 | Síto 0,35 mm, lichoběžníkové otvory nerez 316L | 6 200 Kč |
|
16.6716.10 | Síto 0,5 mm, lichoběžníkové otvory nerez 316L | 6 200 Kč |
|
16.6718.10 | Síto 0,75 mm, lichoběžníkové otvory nerez 316L | 6 200 Kč |
|
16.6720.10 | Síto 1 mm, lichoběžníkové otvory nerez 316L | 6 200 Kč |
|
16.6722.10 | Síto 1,5 mm, lichoběžníkové otvory nerez 316L | 6 200 Kč |
|
16.6724.10 | Síto 2 mm, lichoběžníkové otvory nerez 316L | 6 200 Kč |

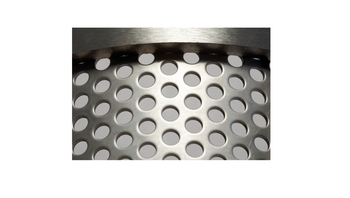

Spodní síto, nerez 316L, kruhové otvory
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
16.6750.10 | Síto 3 mm, kruhové otvory nerez 316L | 6 200 Kč |
|
16.6752.10 | Síto 4 mm, kruhové otvory nerez 316L | 6 200 Kč |
|
16.6754.10 | Síto 5 mm, kruhové otvory nerez 316L | 6 200 Kč |
|
16.6756.10 | Síto 6 mm, kruhové otvory nerez 316L | 6 200 Kč |
|
16.6758.10 | Síto 8 mm, kruhové otvory nerez 316L | 6 200 Kč |
|
16.6760.10 | Síto 10 mm, kruhové otvory nerez 316L | 6 200 Kč |
Spodní síto, z bezchromové oceli DC01Cu pro bez železnaté mletí
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
16.6714.09 | Síto 0,25 mm, lichoběžníkové otvory DC01Cu | 6 200 Kč |
|
16.6730.09 | Síto 1 mm, lichoběžníkové otvory DC01Cu | 6 200 Kč |
|
16.6732.09 | Síto 2 mm, lichoběžníkové otvory DC01Cu | 6 200 Kč |
Ostatní příslušenství
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|

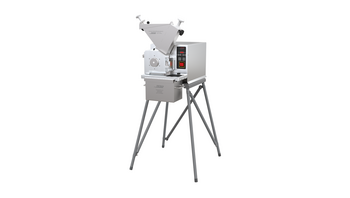

45.5820.00 | Univerzální stojan | 14 600 Kč |
|
16.6124.00 | Zásobník na 26 litrů, propojení mlýn - zásobník (textilní rukáv) | 36 000 Kč |
|

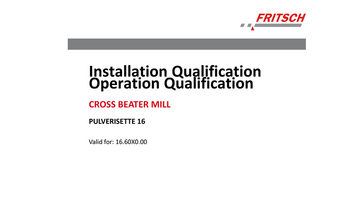

96.0430.00 | IQ/OQ dokumentace, anglická verze (formát dotazníku) | 13 000 Kč |
Další příslušenství - Odsávání vzorků pomocí Cyclone separátoru
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
|
16.6820.00 | Vysoce výkonný cyklonový separátor z nerez oceli 316L s pružnou hadicovou přípojkou včetně skleněné nádoby na vzorky 1 l | 137 100 Kč |
|

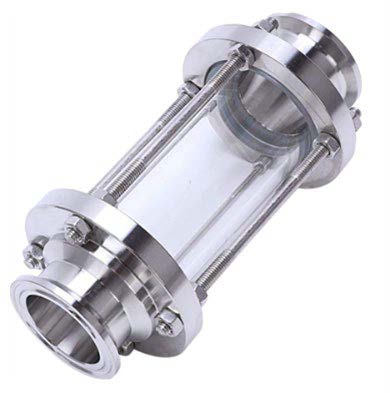

45.9064.00 | Průhledové okénko 316L pro vizuální kontrolu odsávaného vzorku | 4 900 Kč |
|

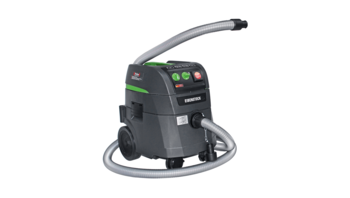

43.9070.00 | Prachový výfukový systém, kategorie M, DIN EN 60335-2-69 pro 230 V/1~, 50-60 Hz, 1600 Watt | 24 700 Kč |
|
|
43.9055.00 | Flísové pytlíky pro výfukový systém (balení 5 kusů) | 3 100 Kč |
|
|
43.9052.00 | Plastový sáček pro výfukový systém (balení 5 kusů) | 5 200 Kč |
|
|
43.9051.00 | Sada filtrů z polyesteru pro výfukový systém (balení = 2 kusy) | 7 600 Kč |
Sběrné nádoby pro vysoce-výkonný cyklonový separátor
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
83.3250.00 | Skleněná nádoba na vzorky 1 000 ml | 1 600 Kč |
|

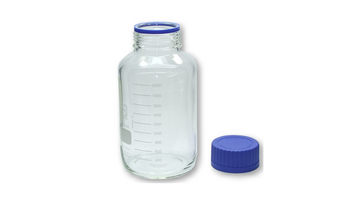

83.3260.00 | Skleněná nádoba na vzorky 2 000 ml | 3 400 Kč |
|
83.3270.00 | Skleněná nádoba na vzorky 5 000 ml | 12 000 Kč |
|

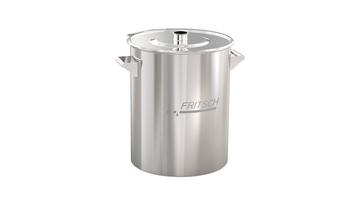

45.8040.00 | Sběrná nádoba 316 L nerez, 20 litrů | 17 300 Kč |
|
45.8050.00 | Sběrná nádoba 316 L nerez, 60 litrů (nevhodné pro 19.1940.00) | 25 900 Kč |
