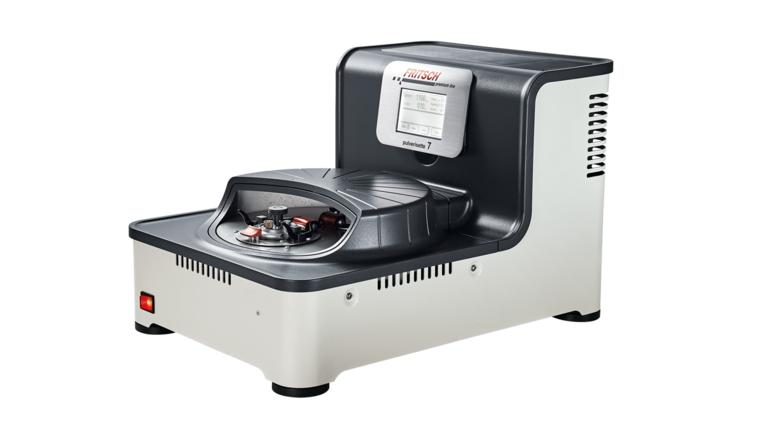

Planetový kulový mlýn P-7 premium - dvoupozicový

Výrobce: Fritsch GmbH Kód zboží: 07.5000.00

Planetový mlýn P - 7 premium se 2 mlecími pozicemi je navržen pro širokou škálu aplikací a ideálně se hodí pro bezztrátové mletí až do konečné jemnosti 100 nm tvrdých, středně tvrdých a křehkých materiálů.

330 300 Kč
Cena bez DPH

Kontakt

Žádost o nabídku

Planetový kulový mlýn FRITSCH – vysoce výkonný všestranný nástroj pro rutinní laboratorní práci
Planetový mikromlýn P-7 premium se 2 mlecími pozicemii je navržen pro širokou škálu aplikací a je ideální pro bezztrátové mletí tvrdých, středně tvrdých a křehkých materiálů až do konečné jemnosti 50 nm. V závislosti na požadované konečné jemnosti lze mletí provádět za sucha, v suspenzi nebo v inertním plynu.
Kromě drcení můžete planetový mlýn použít také k míchání a homogenizaci emulzí a past nebo k mechanické aktivaci a legování v materiálovém výzkumu.

Pracovní princip
Drcení probíhá primárně nárazem mlecích koulí s vysokou energií a částečně třením mezi mlecími koulemi a stěnou mlecí mísy. Za tímto účelem se mlecí miska s mletým materiálem a mlecími koulemi otáčí kolem své osy na hlavním disku, který se otáčí v opačném směru. Při určité rychlosti způsobí odstředivá síla, že se mletý vzorek materiálu a mlecí koule odrážejí od vnitřní stěny mlecí mísy, extrémně vysokou rychlostí procházejí mísou diagonálně a narážejí s mletým materiálem na opačnou stěnu mísy.
Díky zapuštěným mlecím miskám dosahuje vysoce výkonný mlýn P-7 premium nebývalých relativních otáček mletí až 2 200 ot/min a odstředivého zrychlení 95krát vyššího než gravitační síla. Tím je aplikace energie přibližně o 150 % vyšší než u konvenčních planetových mlýnů. U ultrajemného mletí dochází k kratšímu mletí až do nanočástic.
Výhoda: nejkratší doby mletí na požadovanou jemnost, a to i do nanočástic.

VLASTNOSTI
Otáčky hlavního disku 150 – 1100 ot/min, relativní otáčky mlecích misek až 2200 ot/min.
Absolutně bezpečný provoz – díky revolučnímu systému SelfLOCK se mlecí misky ve stroji zacvaknou – bez dalšího upínání.
Blokování mlýna v případě nepřípustných provozních stavů.
Automatická funkce vypnutí při nerovnováze.
Prevence nepřípustného nastavení mletí díky automatické detekci vložených mlecích misek a optimalizaci otáček pomocí RFID čipu.
Automatická kontrola parametrů před každým mletím zaručuje přesnou reprodukovatelnost.
Vyšší úspora času a spolehlivost díky rychlé výměně misek.
Současné drcení až 2 vzorků.
Užitečná kapacita až 2 x 30 ml.
Ergonomicky navržená dotyková obrazovka s obzvláště logickou strukturou menu v 10 jazycích pro snadnou a intuitivní navigaci uživatele.
Rozsáhlé příslušenství pro zjednodušení vaší každodenní práce.

RYCHLEJŠÍ – JEDNODUŠŠÍ – BEZPEČNĚJŠÍ
Rychlý, jednoduchý a bezpečný provoz

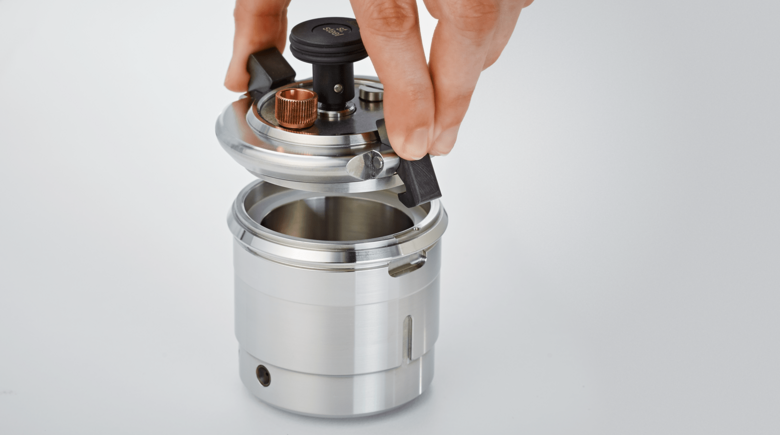

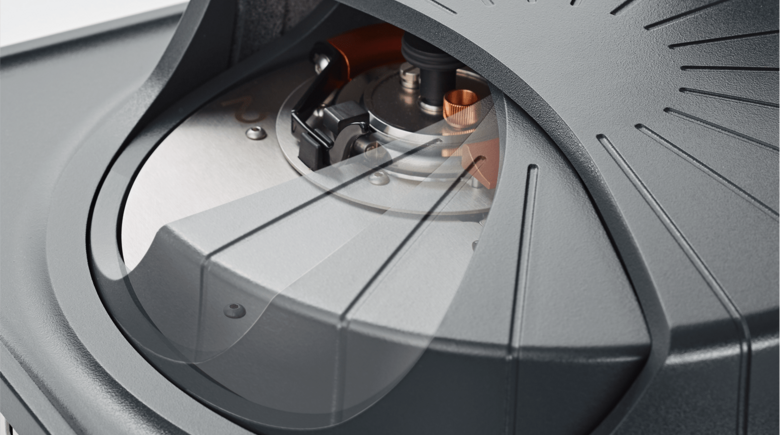

Zapuštěné misky s technologií SelfLOCK tvoří s víkem jeden celek – žádné dodatečné napínání, žádná nesprávná obsluha! Misky se jednoduše umístí do mlýnku, kde se samy umístí a bezpečně zacvaknou. Mlecí komora prémiové řady se automaticky otevírá a zavírá a nezávisle otáčí úchyty misek do polohy vhodné pro manipulaci. Vyjmutí a otevření misek se provádí také pouze dvěma pohyby. Pro snadné čištění lze i kryt mlecí komory zcela odstranit.

SOFTWARE MillControl - EASY GTM
Automatické řízení a monitorování – Měření tlaku a teploty plynu
Software MillControl umožňuje automatické řízení mlýnu P-7 premium a validaci procesu mletí. Skutečná rychlost otáčení a spotřeba energie jsou kontrolovány a dokumentovány. Použitím dvou misek EASY GTM se speciálním víkem a vysílačem proměníte svůj P-7 premium v analytický měřicí systém pro monitorování tlaku a teploty během procesu mletí.

VYBAVENÍ / PŘÍSLUŠENSTVÍ
Nakonfigurujte si svůj planetový mikromlýn P-7 premium přesně podle vaší specifické aplikace
Planetový mikromlýn P-7 premium pracuje se dvěma mlecími miskami o objemu 20 ml, 45 ml nebo 80 ml, které se otáčejí s převodovým poměrem 1 : –2 vzhledem k hlavnímu disku. Pro dosažení nejlepších výsledků mletí a pro přímou prevenci kontaminace vzorků v důsledku nežádoucího oděru jsou všechny mlecí misky a koule k dispozici v 6 různých materiálech. Pro mletí v inertním plynu a pro mechanickou aktivaci a legování doporučujeme plynovací víčka premium – rychle a bezpečně. Pro mletí v suspenzi nabízíme vyprazdňovací zařízení pro rychlé a snadné oddělení mlecích koulí a suspenze.

Planetový mlýnek s moderním designem a revoluční technologií:

Ideální pro:
 Farmaceutický průmysl
 Metalurgii
 Keramiku
 Geologii a mineralogii
 Chemický průmysl
 Biologii aj.

Doporučené a minimální množství kuliček na jednu misku

Mlecí miska	20 ml	45 ml	80 ml
Množství vzorku	1 - 9 ml	3 -20 ml	10 - 30 ml
Průměr kuliček
5 mm	80	180	250
10 mm	10	18	25
15 mm		7	10
20 mm			5

Pro kuličky průměru 3 mm a menší. Doporučené množství kuliček na misku v gramech

Mlecí miska	20 ml	45 ml	80 ml
Množství vzorku	1 - 9 ml	3 - 20 ml	10 - 30 ml
Materiál
Zirconium oxide	30 g	70 g	100 g
Tvrzená nerezová ocel	40 g	90 g	150 g
Wolframkarbid tvrdokov	80 g	200 g	300 g

Vložené množství kuliček by nemělo být menší, než uvedené doporučené množství. Množství kuliček se však může zvyšovat dle vlastností a chování mletého materiálu.

Technické údaje

Pracovní princip	ráz + tření mlecích koulí na stěnu misky
Mlecí princip	planetový pohyb mlecích misek
Optimální typ vzorků	tvrdý, středně tvrdý, křehký
Mlecí nástroje	mlecí misky a mlecí kuličky
Materiál mlecích nástrojů	achát, sinterkorund, siliciumnitrid, zirkonoxid, tvrzená nerez ocel, wolframkarbid tvrdokov
Pracovní pozice	2
Velikost mlecích misek	20, 45, 80 ml
Velikost mlecích kuliček	0,1 - 20 mm
Max. vstupní velikost (závisí na mat.)	5 mm
Min. množství vzorku	1 ml
Max. množství vzorku	60 ml
Konečná jemnost	< 0,1 µm
Doba mletí	3 min.
Mlecí proces	suchý/mokrý
Mletí v inertním plynu	ano
Měření teploty a tlaku plynu	ano
Max. otáčky mlecí misky	2200 rpm
Rychlost otáček hlavního disku	150 - 1100 rpm
Poměr otáčení	hlavní disk/mlecí miska/ 1 : -2
Elektro specifikace	200-240 V/1~, 50 – 60 Hz, 1200 Watt
Hmotnost	44 kg
Rozměry	40 x 58 x 36 cm

Ceník

Obj. číslo	Název	Cena bez DPH
07.5000.00	P-7 premium Planetový mlýn dvoupozicový, základní přístroj bez mlecích misek a kuliček	330 300 Kč

Ke stažení

Katalog P-7pl Video p-7pl Prospekt P-7pl Katalog přístrojů Fritsch Technická specifikace P-7 premium

Příslušenství

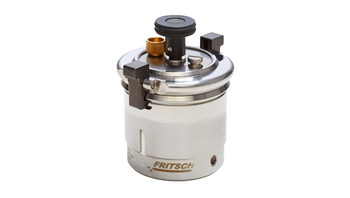

Mlecí misky 80 ml s víkem a těsněním

Obj. číslo	Název	Cena bez DPH
50.9620.00	Mlecí miska 80 ml, achát s ocelovým pouzdrem	66 000 Kč
50.9630.00	Mlecí miska 80ml, sintered corundum (99.7 % Al2O3) s ocelovým pouzdrem	55 400 Kč
50.9660.00	Mlecí miska 80 ml, zirkonoxid s ocelovým pouzdrem	94 900 Kč
50.9650.00	Mlecí miska 80 ml, tvrzená nerezová ocel s ocelovým pouzdrem	49 400 Kč
50.9640.00	Mlecí miska 80 ml, wolframkarbid tvrdokov, s ocelovým pouzdrem	114 800 Kč
50.9670.00	Mlecí miska 80ml, silikonitrid s ocelovým pouzdrem	66 900 Kč

Mlecí misky 45 ml s víkem a těsněním

Obj. číslo	Název	Cena bez DPH
50.9720.00	Mlecí miska 45 ml, achát s ocelovým pouzdrem	64 600 Kč
50.9730.00	Mlecí miska 45 ml, sintered corundum (99.7 % Al2O3) s ocelovým pouzdrem	57 600 Kč
50.9760.00	Mlecí miska 45 ml, zirkonoxid s ocelovým pouzdrem	84 600 Kč
50.9750.00	Mlecí miska 45 ml, tvrzená nerezová ocel s ocelovým pouzdrem	47 900 Kč
50.9740.00	Mlecí miska 45 ml, wolframkarbid tvrdokov s ocelovým pouzdrem	95 600 Kč
50.9770.00	Mlecí miska 45 ml, silikonitrid s ocelovým pouzdrem	67 960 Kč

Mlecí misky 20 ml s víkem a těsněním

Obj. číslo	Název	Cena bez DPH
50.9820.00	Mlecí miska 20 ml, achát s ocelovým pouzdrem	62 600 Kč
50.9830.00	Mlecí miska 20 ml, sintered corundum (99.7 % Al2O3) s ocelovým pouzdrem	52 100 Kč
50.9860.00	Mlecí miska 20 ml, zirkonoxid s ocelovým pouzdrem	79 200 Kč
50.9850.00	Mlecí miska 20 ml, tvrzená nerezová ocel s ocelovým pouzdrem	46 600 Kč
50.9840.00	Mlecí miska 20 ml, wolframkarbid tvrdokov s ocelovým pouzdrem	91 800 Kč
50.9870.00	Mlecí miska 20 ml, silikonitrid s ocelovým pouzdrem	63 800 Kč

Další příslušenství

Obj. číslo	Název	Cena bez DPH

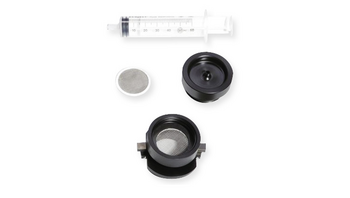

50.9900.00	Zařízení na vyprazdňování mlecích misek premium line pro 80ml, 45ml, 20ml	14 000 Kč

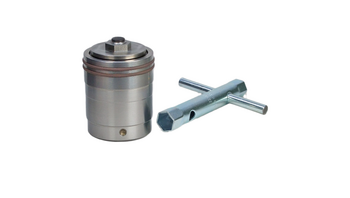

50.9890.00	Vyvažovadlo pro všechny mlecí misky premium line 80ml, 45ml, 20ml	30 000 Kč
84.0342.15	Náhradní těsnící kroužek silicone 57.5 x48x2mm pro všechny misky	140 Kč
84.0341.15	Náhradní těsnící kroužek Viton 57.5 x48x2mm pro všechny misky	210 Kč
84.0347.15	Náhradní těsnící kroužek silicone 57.5 x46,5x2mm pro všechny misky	140 Kč
84.0343.15	Náhradní těsnicí kroužek FFKM 57,5 x 48 x 2 mm pro všechny mlecí misky o objemu 80 ml, 45 ml, 20 ml, kromě achátových	8 300 Kč

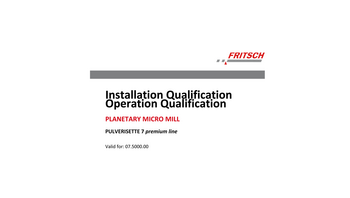

96.0260.00	Dokumentace IQ/OQ	13 000 Kč

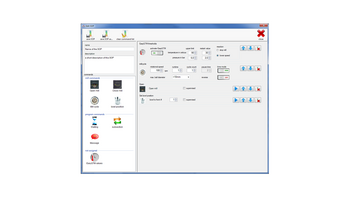

83.5605.00	Software MillControl pro Windows	20 900 Kč

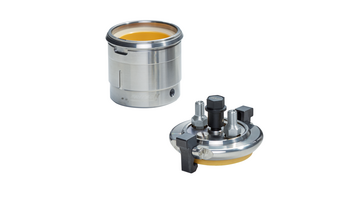

Doplňky pro mletí v ochranné atmosféře a pro mechanické slévání aj.

Obj. číslo	Název	Cena bez DPH
50.9627.00	Víko s ventilem a těsněním, achát s ocelovým pouzdrem	37 600 Kč
50.9637.00	Víko s ventilem a těsněním, sintered corundum (99.7 % Al2O3) s ocelovým pouzdrem	36 700 Kč
50.9667.00	Víko s ventilem a těsněním zirkonoxid s ocelovým pouzdrem	53 100 Kč
50.9657.00	Víko s ventilem a těsněním tvrzená nerezová ocel s ocelovým pouzdrem	35 200 Kč
50.9647.00	Víko s ventilem a těsněním wolframkarbid tvrdokov s ocelovým pouzdrem	66 200 Kč
50.9677.00	Víko s ventilem a těsněním, silikonitrid s ocelovým pouzdrem	44 200 Kč

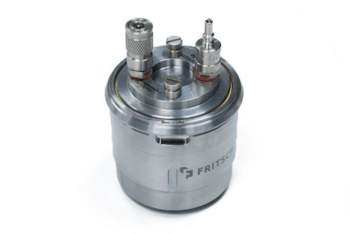

Víko s Swagelok ventilem a těsnícím kroužkem

Obj. číslo	Název	Cena bez DPH
50.9782.00	Víko s ventilem Swagelok a těsněním, achát s ocelovým pouzdrem	40 800 Kč
50.9783.00	Víko s ventilem Swagelok a těsněním, sintered corundum (99.7 % Al2O3) s ocelovým pouzdrem	41 200 Kč
50.9786.00	Víko s ventilem Swagelok a těsněním, zirkonoxid s ocelovým pouzdrem	58 200 Kč
50.9785.00	Víko s ventilem Swagelok a těsněním, tvrzená nerezová ocel s ocelovým pouzdrem	41 200 Kč
50.9784.00	Víko s ventilem Swagelok a těsněním, wolframkarbid tvrdokov s ocelovým pouzdrem	71 700 Kč
50.9787.00	Víko s ventilem Swagelok a těsněním, silikonitrid s ocelovým pouzdrem	48 800 Kč

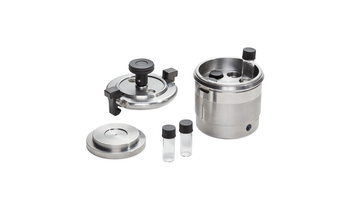

Příslušenství pro single-use technologii

Obj. číslo	Název	Cena bez DPH

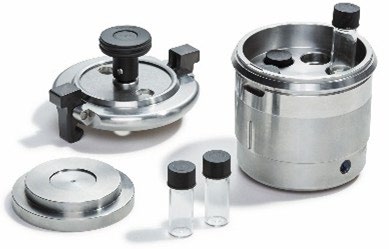

50.9506.00	Mlecí nádobka z nerezové oceli s 6 skleněnými nádobkami na vzorky o objemu 1,5ml	52 800 Kč

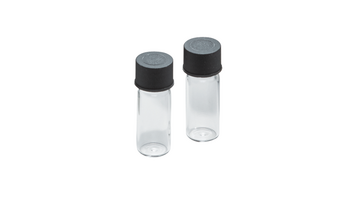

83.3165.00	Set nádobek na vzorky o objemu 1,5 ml s víkem (set = 12 ks)	1 100 Kč
50.6200.00	Mlecí miska z hliníku vyrobená dle požadavků zákazníka z hlediska počtu a velikosti vzorkovacích skel pro planetový mlýn P-5 premium.	Na dotaz

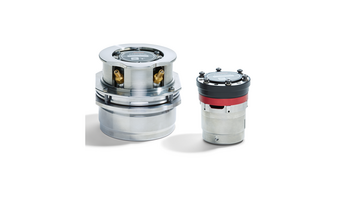

EASY GTM – systém pro měření tlaku a teploty mlecího procesu

Obrázek	Obj. číslo	Název	Cena bez DPH
	81.0013.00	Vstupní jednotka	31 900 Kč

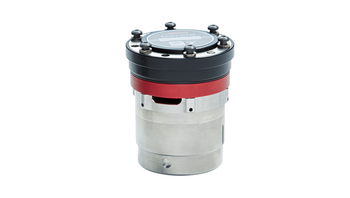

Mlecí nádoba 80 ml - EASY GTM systém

Obj. číslo	Název	Cena bez DPH
50.9040.00	Mlecí nádoba 80 ml z achátu se speciálním víkem a vysílačem	139 000 Kč
50.9080.00	Mlecí nádoba 80 ml ze sintered corundum (99.7 % Al2O3), se speciálním víkem a vysílačem	133 900 Kč
50.9070.00	Mlecí nádobka 80 ml, zirkonoxid s víkem a vysílačem	153 600 Kč
50.9050.00	Mlecí nádobka 80 ml, tvrzená nerezová ocel se speciálním víkem a vysílačem	115 300 Kč
50.9060.00	Mlecí nádobka 80 ml, wolframkarbid tvrdokov s víkem a vysílačem	162 200 Kč
50.9090.00	Mlecí nádoba 80 ml, silicon nitride se speciálním víkem a vysílačem	139 300 Kč

Mlecí nádoba 45 ml - EASY GTM systém

Obj. číslo	Název	Cena bez DPH
50.9040.45	Mlecí nádoba 45 ml z achátu se speciálním víkem a vysílačem	127 900 Kč
50.9080.45	Mlecí nádoba 45 ml ze sintered corundum (99.7 % Al2O3), se speciálním víkem a vysílačem	111 200 Kč
50.9070.45	Mlecí nádobka 45 ml, zirkonoxid s víkem a vysílačem	133 200 Kč
50.9050.45	Mlecí nádobka 45 ml, tvrzená nerezová ocel se speciálním víkem a vysílačem	107 700 Kč
50.9060.45	Mlecí nádobka 45 ml, wolframkarbid tvrdokov s víkem a vysílačem	129 500 Kč
50.9090.45	Mlecí nádoba 45 ml, silicon nitride se speciálním víkem a vysílačem	113 500 Kč

Mlecí nádoba 20 ml - EASY GTM systém

Obj. číslo	Název	Cena bez DPH
50.9040.20	Mlecí nádoba 20 ml z achátu se speciálním víkem a vysílačem	125 600 Kč
50.9080.20	Mlecí nádoba 20 ml ze sintered corundum (99.7 % Al2O3), se speciálním víkem a vysílačem	109 700 Kč
50.9070.20	Mlecí nádobka 20 ml, zirkonoxid s víkem a vysílačem	131 400 Kč
50.9050.20	Mlecí nádobka 20 ml, tvrzená nerezová ocel se speciálním víkem a vysílačem	107 300 Kč
50.9060.20	Mlecí nádobka 20 ml, wolframkarbid tvrdokov s víkem a vysílačem	128 100 Kč
50.9090.20	Mlecí nádoba 20 ml, silicon nitride se speciálním víkem a vysílačem	108 400 Kč

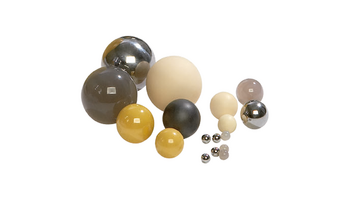

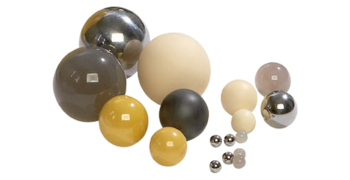

Mlecí kuličky pr. 20 mm pro mlecí misky 500 ml, 420 ml, 250 ml, 150 ml, 125 ml

Obj. číslo	Název	Cena bez DPH
55.0200.05	Mlecí kulička pr. 20 mm, achát leštěný	910 Kč
55.0200.06	Mlecí kulička pr. 20 mm, sintered corundum (99.7 % Al2O3)	1 070 Kč
55.0200.27	Mlecí kulička pr. 20 mm, zirconium oxide	2 630 Kč
55.0200.09	Mlecí kulička pr. 20 mm, tvrzená nerezová ocel	150 Kč
55.0200.08	Mlecí kulička pr. 20 mm, wolframkarbid tvrdokov	3 800 Kč
55.0200.31	Mlecí kulička pr. 20 mm, silicon nitride	2 440 Kč

Mlecí kuličky pr. 15 mm pro mlecí misky 500 ml, 420 ml, 250 ml, 150 ml, 125 ml

Obj. číslo	Název	Cena bez DPH
55.0150.05	Mlecí kulička pr. 15 mm, achát leštěný	620 Kč
55.0150.06	Mlecí kulička pr. 15 mm, sintered corundum (99.7 % Al2O3)	1 040 Kč
55.0150.27	Mlecí kulička pr. 15 mm, zirconium oxide	2 240 Kč
55.0150.09	Mlecí kulička pr. 15 mm, tvrzená nerezová ocel	110 Kč
55.0150.08	Mlecí kulička pr. 15 mm, wolframkarbid tvrdokov	2 700 Kč
55.0150.31	Mlecí kulička pr. 15 mm, silicon nitride	1 430 Kč

Mlecí kuličky pr. 10 mm pro mlecí misky 500 ml, 420 ml, 250 ml, 150 ml, 125 ml

Obj. číslo	Název	Cena bez DPH
55.0100.05	Mlecí kulička pr. 10 mm, achát leštěný	260 Kč
55.0100.06	Mlecí kulička pr. 10 mm, sintered corundum (99.7 % Al2O3)	550 Kč
55.0100.27	Mlecí kulička pr. 10 mm, zirconium oxide	980 Kč
55.0100.09	Mlecí kulička pr. 10 mm, tvrzená nerezová ocel	60 Kč
55.0100.08	Mlecí kulička pr. 10 mm, wolframkarbid tvrdokov	960 Kč
55.0100.31	Mlecí kulička pr. 10 mm, silicon nitride	500 Kč

Mlecí kuličky pr. 5 mm pro mlecí misky 500 ml, 420 ml, 250 ml, 150 ml, 125 ml

Obj. číslo	Název	Cena bez DPH
55.0050.05	Mlecí kulička pr. 5 mm, achát leštěný (100 ks váha asi 17 g)	160 Kč
55.0050.06	Mlecí kulička pr. 5 mm, sintered corundum (99.7 % Al2O3)	40 Kč
55.0050.27	Mlecí kulička pr. 5 mm, zirconium oxide (100 ks váha asi. 38 g)	30 Kč
55.0050.09	Mlecí kulička pr. 5 mm, tvrzená nerezová ocel (100 ks váha asi. 52 g)	20 Kč
55.0050.08	Mlecí kulička pr. 5 mm, wolframkarbid tvrdokov (100 ks váha asi. 97 g)	160 Kč
55.0050.31	Mlecí kulička pr. 5 mm, silicon nitride	120 Kč

Mlecí kuličky menší než 3 mm (cena za balení po 100g) pro mlecí misky 500 ml, 420 ml, 250 ml, 150 ml, 125 ml

Obj. číslo	Název	Cena bez DPH
55.0030.27	Mlecí kulička pr. 3 mm, zirkonoxid	4 200 Kč
55.0020.27	Mlecí kulička pr. 2 mm, zirkonoxid	4 200 Kč
55.0015.27	Mlecí kulička pr. 1,5 mm, zirkonoxid	4 200 Kč
55.0010.27	Mlecí kulička pr. 1 mm, zirkonoxid	4 200 Kč
55.0005.27	Mlecí kulička pr. 0,5 mm, zirkonoxid	4 200 Kč
55.0001.27	Mlecí kulička pr. 0,1 mm, zirkonoxid	9 400 Kč
55.0030.09	Mlecí kulička pr. 3 mm, tvrzená nerezová ocel	2 500 Kč
55.0010.09	Mlecí kulička pr. 1 mm, tvrzená nerezová ocel	9 000 Kč
55.0030.08	Mlecí kulička pr. 3 mm, wolframkarbid	15 500 Kč
55.0016.08	Mlecí kulička pr. 1,6 mm, wolframkarbid	15 500 Kč
55.0006.08	Mlecí kulička pr. 0,6 mm, wolframkarbid	15 500 Kč
