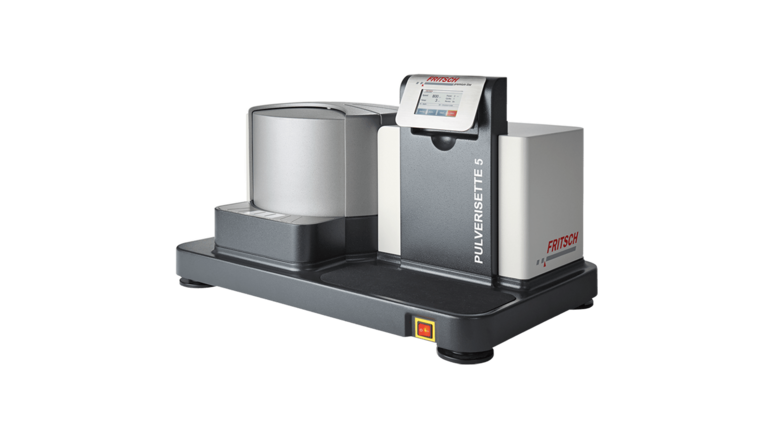

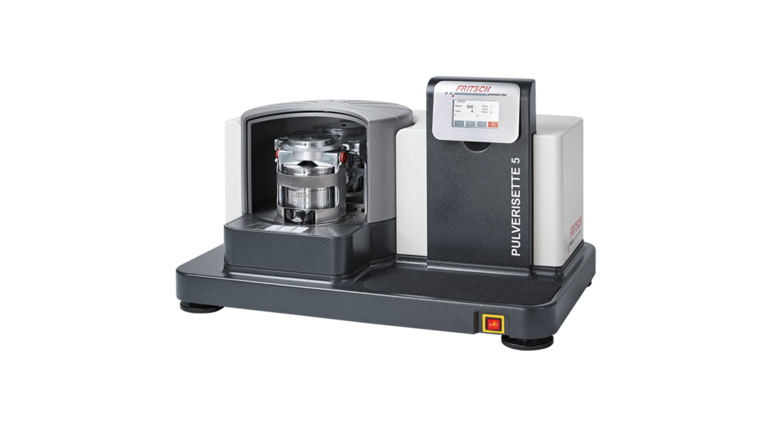

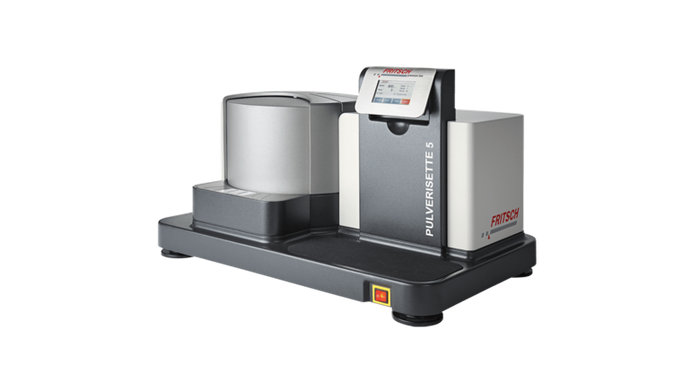

Planetový kulový mlýn P-5 premium - dvoupozicový
Výrobce: Fritsch GmbH Kód zboží: 05.7020.00
Dvoupozicový planetový mlýn vyšší řady premium pro větší množství vzorku při vysokých otáčkách a výkonu. Nabízí vysokou efektivitu mletí a vysokou bezpečnost.
574 800 Kč
Cena bez DPH
Planetový kulový mlýn FRITSCH je vysoce výkonný všestranný nástroj pro rutinní laboratorní práci. Mlýn P-5 premium se 2 mlecími pozicemi je ideální pro rychlé mokré i suché mletí tvrdých, středně tvrdých, měkkých, křehkých a vlhkých vzorků, stejně jako pro mechanické legování, míchání a homogenizaci většího množství vzorků se spolehlivými výsledky až do nanorozměrů – s absolutně bezpečným automatickým upnutím mlecích nádob.
Mimořádnou vlastností mlýnu je bezpečné automatické motorické upínání mlecích nádobek a jejich automatická identifikace. Přístroj má barevný dotykový displej, USB a moderní design.
Princip planetového mletí
K rozmělňování dochází především vysokoenergetickým nárazem mlecích kuliček a částečně třením mezi mlecími kuličkami a stěnou mlecí misky. Mlecí miska obsahující materiál určený k mletí a mlecí kuličky se otáčí kolem své vlastní osy na hlavním kotouči, který se otáčí v opačném směru. Při určité rychlosti odstředivá síla způsobí, že se materiál vzorku a mlecí kuličky odrazí od vnitřní stěny mlecí misky, extrémně vysokou rychlostí přejdou misku diagonálně a narazí na materiál na protější stěně misky. Mlecí misky při tomto procesu dosahují dvojnásobné rychlosti než hlavní disk.
Díky extra silnému pohonu o výkonu 2,2 kW, odstředivému zrychlení až 64 g a otáčkám až 800 ot/min (otáčky misky 1600 ot/min) je možné vysoce výkonné mletí až do nanorozsahu.
Vlastnosti
- Extra silný pohon o výkonu 2,2 kW a extrémně vysoké odstředivé zrychlení až 64 g při otáčkách až 800 ot/min (otáčky misky 1600 ot/min)
- Maximální provozní bezpečnost díky upínání mlecích misek ServoLOCK
- Blokování mlýna v případě nepřípustných provozních stavů
- Automatické vypnutí při nevyváženosti
- Spolehlivá detekce misky a optimalizace rychlosti mletí pomocí čipu RFID
- Bezpečně vedené vkládání mlecích misek
- Bezpečné otevření v případě přetlaku
- Intuitivní ovládání pomocí barevné dotykové obrazovky
- Současné zpracování až 4 vzorků
- Užitná kapacita až 2 × 225 ml
- Uložení až 8 programů, software MillControl (volitelně)
Mlecí misky určené pro P-5 premium nejsou kompatibilní s jinými planetovými mlýny.

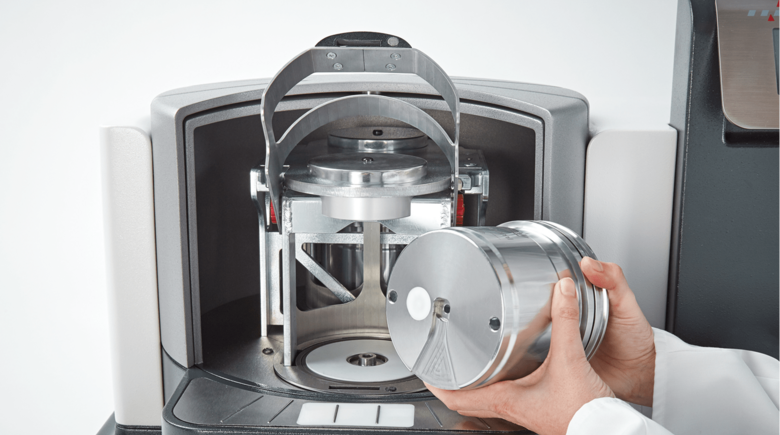

Větší bezpečnost díky ServoLOCK
Mletí nebylo nikdy bezpečnější: díky zcela novému upínání mlecích misek ServoLOCK a automatické kontrole upevnění misek uvnitř mlýna jsou člověk i stroj optimálně chráněni. V případě nepřípustných provozních stavů stroj zablokuje zahájení mletí, a pokud dojde k nevyváženosti, automaticky se vypne.
Revoluční ServoLOCK se aktivuje jediným pohybem ruky stisknutím upínacího prvku. Samotné upínání je poháněno motorem mlýna. Vaše výhoda: každé mletí probíhá za stále stejných podmínek, bez šroubování nebo jiného ručního upevňování.

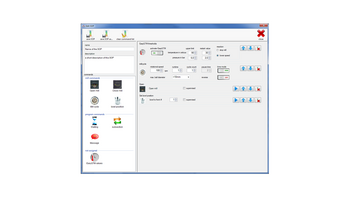

Software MillControl a EASY GTM
Automatické řízení a monitorování, měření tlaku a teploty plynu
Software MillControl umožňuje automatické řízení a monitorování planetového mlýna P-5 premium. Skutečná rychlost otáčení a spotřeba energie jsou kontrolovány a dokumentovány. Použitím dvou misek EASY GTM se speciálním víkem a vysílačem proměníte svůj P-5 premium v analytický měřicí systém pro monitorování tlaku a teploty během procesu mletí.
Vybavení a příslušenství
Konfigurace podle vaší aplikace
Mlecí misky mlýna P-5 premium jsou k dispozici ve velikostech 125 ml, 150 ml, 250 ml, 420 ml a 500 ml. To vám dává naprostou flexibilitu pro optimální přizpůsobení vašemu objemu vzorku. Pokud chcete mlít čtyři vzorky současně, jednoduše si objednejte čtyři mlecí misky o objemu 125 ml nebo 150 ml a 2 stohovací kroužky.
Pro dosažení nejlepších výsledků mletí a pro prevenci kontaminace vzorků nežádoucím otěrem jsou všechny mlecí misky a koule k dispozici v různých materiálech. Pro mletí v inertním plynu a pro mechanickou aktivaci a legování se doporučují plynovací víčka premium line – rychle a bezpečně.
Příklady aplikací
| Obor | Vzorky |
| Geologie a mineralogie | Kameny, písek, horniny, materiály |
| Keramika | Porcelán, slinutá keramika, jíl, pálená hlína |
| Chemie | Pesticidy, hnojiva, soli, anorganické a organické materiály |
| Biologie | Rostliny, listy, lyofilizované vzorky |
| Farmacie | Oftalmologické látky, gely, krémy, extrakty, léky, pasty, dražé, tablety |
| Metalurgie | Rudy, slinování |
| Materiálová technologie | Pigmenty, vzácné materiály, nové materiály, slitiny, mechanické slitiny |
| Nanotechnologie | – |
Doporučené a minimální množství kuliček na jednu misku
| Mlecí miska | 125 ml | 150 ml | 250 ml | 420 ml | 500 ml |
| Množství vzorku | 15–50 ml | 20–70 ml | 30–125 ml | 60–200 ml | 80–225 ml |
| Kuličky 5 mm | 600 | 900 | 1200 | 1800 | 2000 |
| Kuličky 10 mm | 35 | 40 | 50 | 80 | 100 |
| Kuličky 15 mm | 25 | 35 | 45 | 60 | 70 |
| Kuličky 20 mm | 9 | 12 | 15 | 20 | 25 |
Doporučené množství kuliček o průměru 3 mm a menším na misku
| Mlecí miska | 125 ml | 150 ml | 250 ml | 420 ml | 500 ml |
| Množství vzorku | 15–50 ml | 20–70 ml | 30–125 ml | 60–200 ml | 80–225 ml |
| Oxid zirkoničitý | 150 g | 170 g | 400 g | 700 g | 800 g |
| Nerezová / tvrzená ocel | 300 g | 350 g | 500 g | 900 g | 1100 g |
| Karbid wolframu (tvrdokov) | 500 g | 800 g | 1000 g | 1800 g | 2100 g |
Vložené množství kuliček by nemělo být menší než uvedené doporučené množství. Podle vlastností a chování mletého materiálu je však možné množství kuliček zvýšit.
Technické údaje
| Pracovní princip | ráz + tření mlecích koulí na stěnu misky |
|---|---|
| Mlecí princip | planetový pohyb mlecích misek |
| Optimální typ vzorků | tvrdý, středně tvrdý, měkký, křehký, houževnatý, vlhký |
| Mlecí nástroje | mlecí misky a mlecí kuličky |
| Materiál mlecích nástrojů | achát, zirkonoxid, tvrzená nerezová ocel, tvrdokov-wolframkarbid |
| Pracovní pozice | 2 |
| Velikost mlecích misek | 125, 150, 250, 420, 500 ml |
| Velikost mlecích kuliček | 0,1 - 20 mm |
| Max. vstupní velikost (závisí na mat.) | 10 mm |
| Min. množství vzorku | 15 ml |
| Max. množství vzorku | 450 ml |
| Konečná jemnost | < 0,1 µm |
| Doba mletí | 3 min. |
| Mlecí proces | suchý/mokrý |
| Mletí v inertním plynu | ano |
| Měření teploty a tlaku plynu | ano |
| Max. otáčky mlecí misky | 1600 rpm |
| Rychlost otáček hlavního disku | 100 - 800 rpm |
| Poměr otáčení | hlavní disk/mlecí miska/ 1 : -2 |
| Elektro specifikace | 200-240 V/1~, 50 – 60 Hz, 2800 Watt |
| Hmotnost | 110 kg |
| Rozměry | 82 x 52 x 48 cm |
Ceník
| Obj. číslo | Název | Cena bez DPH |
|---|---|---|
| 05.7020.00 | P-5 premium Planetový mlýn dvoupozicový, základní přístroj bez mlecích misek a kuliček |
574 800 Kč |
Příslušenství

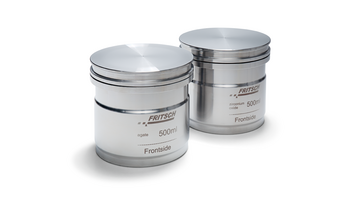

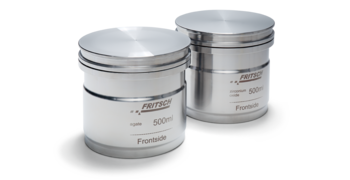

Mlecí misky 420 - 500 ml s víkem a těsněním
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
50.6400.00 | Mlecí miska 420 ml, achát s ocelovým pouzdrem | 156 000 Kč |
|
50.6490.00 | Mlecí miska 500 ml, zirkonoxid s ocelovým pouzdrem | 140 800 Kč |
|
50.6550.00 | Mlecí miska 500 ml, tvrzená nerezová ocel | 63 800 Kč |
|
50.6580.00 | Mlecí miska 500 ml, wolframkarbid tvrdokov, s ocelovým pouzdrem | 231 400 Kč |
|
50.6480.00 | Mlecí miska 500 ml, silicon nitrid s ocelovým pouzdrem | 117 000 Kč |
Mlecí misky 250 ml s víkem a těsněním
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
50.6700.00 | Mlecí miska 250 ml, zirkonoxid s ocelovým pouzdrem | 120 400 Kč |
|
50.6760.00 | Mlecí miska 250 ml, tvrzená nerezová ocel s ocelovým pouzdrem | 50 700 Kč |
|
50.6790.00 | Mlecí miska 250 ml, wolframkarbid tvrdokov s ocelovým pouzdrem | 173 600 Kč |
|
50.6610.00 | Mlecí miska 250 ml, achát s ocelovým pouzdrem | 82 600 Kč |
|
50.6450.00 | Mlecí miska 250 ml, silicon nitrid s ocelovým pouzdrem | 84 500 Kč |
Mlecí misky 125 - 150 ml s víkem a těsněním
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
50.6840.00 | Mlecí miska 125 ml, achát s ocelovým pouzdrem | 70 000 Kč |
|
50.6900.00 | Mlecí miska 150 ml, zirkonoxid s ocelovým pouzdrem | 104 200 Kč |
|
50.6920.00 | Mlecí miska 150 ml, tvrzená nerezová ocel | 41 100 Kč |
|
50.6940.00 | Mlecí miska 150 ml, wolframkarbid tvrdokov s ocelovým pouzdrem | 140 500 Kč |
|

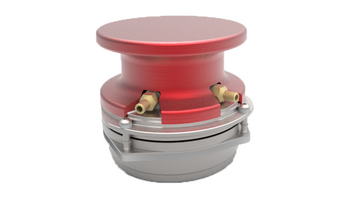

50.6837.00 | Adaptér pro všechny misky objemu 125-150ml, (nezbytné pokud používáte jen jednu misku vloženou v držáku pozice) | 11 300 Kč |
|

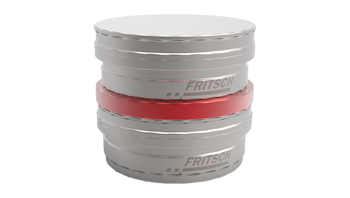

50.6830.00 | Stohovací kroužek pro misky 125-150ml, nezbytné pokud používáte dvě misky vložené v držáku pozice) | 6 200 Kč |
Další příslušenství
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|

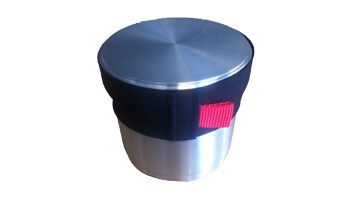

50.6980.24 | Náhradní těsnící páska pro všechny misky 125-500 ml | 600 Kč |
|
84.0163.15 | Náhradní těsnící kroužek Viton 88,49x3,53 mm pro misky 125-150ml | 600 Kč |
|
|
84.0171.15 | Náhradní těsnící kroužek EPDM 70 88,49x3,53 mm pro misky 125-150ml | 600 Kč |
|
|
84.0164.15 | Náhradní těsnící kroužek Viton 86x4 mm pro misky 125-500ml | 600 Kč |
|
|
84.0172.15 | Náhradní těsnící kroužek EPDM 70 86x4 mm pro misky 125-500ml | 600 Kč |
|
|
50.6733.00 | Speciální vyprazdňovací zařízení pro všechny mlecí mísy premium o objemu 500 ml, 250 ml, 150 ml, kromě achátových | 11 600 Kč |
|

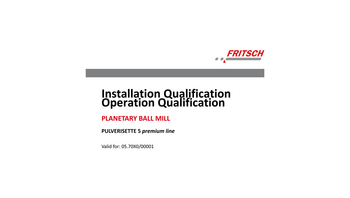

96.0310.00 | IQ/OQ dokumentace, anglická verze (formát dotazníku) | 13 000 Kč |
|
83.5605.00 | Software MillControl pro Windows | 20 900 Kč |
Doplňky pro mletí v ochranné atmosféře a pro mechanické slévání aj.
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|

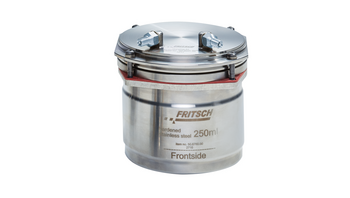

50.6407.00 | Víko s ventilem a těsněním, achát s ocelovým pouzdrem | 71 700 Kč |
|
50.6497.00 | Víko s ventilem a těsněním zirkonoxid s ocelovým pouzdrem | 70 400 Kč |
|
50.6557.00 | Víko s ventilem a těsněním tvrzená nerezová ocel s ocelovým pouzdrem | 42 100 Kč |
|
50.6587.00 | Víko s ventilem a těsněním wolframkarbid tvrdokov s ocelovým pouzdrem | 86 900 Kč |
|

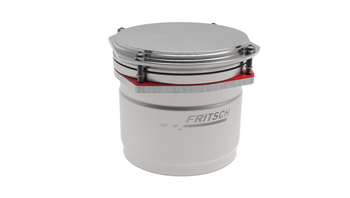

50.6405.00 | Šroubové víko s těsněním, achát s ocelovým pouzdrem | 51 500 Kč |
|
50.6495.00 | Šroubové víko s těsněním, zirkonoxid s ocelovým pouzdrem | 42 800 Kč |
|
50.6555.00 | Šroubové víko s těsněním, tvrzená nerezová ocel s ocelovým pouzdrem | 22 100 Kč |
|
50.6585.00 | Šroubové víko s těsněním, wolframkarbid tvrdokov s ocelovým pouzdrem | 52 400 Kč |

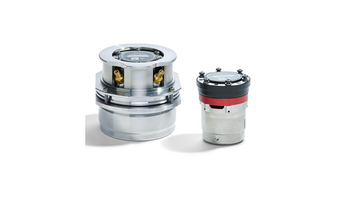

EASY GTM – systém pro měření tlaku a teploty mlecího procesu
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
81.0013.00 | Vstupní jednotka | 31 900 Kč |
|

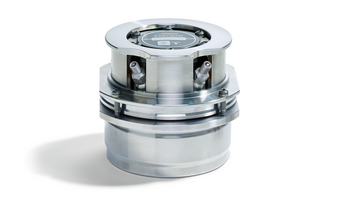

50.9250.00 | Mlecí nádobka 250 ml ze zirkonoxidu se speciálním víkem a vysílačem | 255 400 Kč |
|
50.9280.00 | Mlecí nádobka 250 ml z tvrzené nerezové oceli se speciálním víkem a vysílačem | 128 100 Kč |
|
50.9310.00 | Mlecí nádobka 250 ml z wolframkarbidu s víkem a vysílačem | 231 900 Kč |

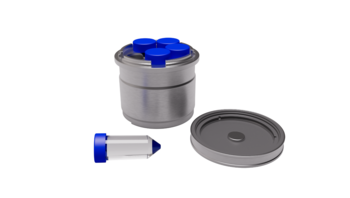

Příslušenství pro jednorázovou technologii pro mlýn P-5 premium
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
50.6436.00 | Mlecí miska z hliníku s 5 trubičkami o objemu 25 ml | 25 700 Kč |
|
50.6437.00 | Sada zkumavek o objemu 25 ml s víčky (sada = 10 kusů) | 800 Kč |
|
|
0.6200.00 | Mlecí miska z hliníku vyrobená dle požadavků zákazníka z hlediska počtu a velikosti vzorkovacích skel pro planetový mlýn P-5 premium. | Na dotaz |

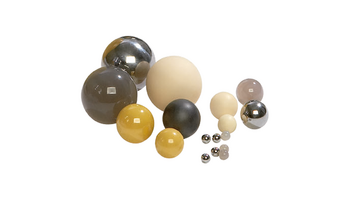

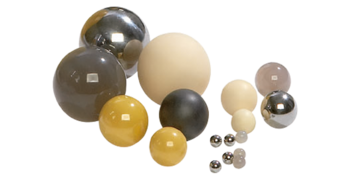

Mlecí kuličky pr. 20 mm pro mlecí misky 500 ml, 420 ml, 250 ml, 150 ml, 125 ml
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
55.0200.05 | Mlecí kulička pr. 20 mm, achát leštěný | 910 Kč |
|
55.0200.06 | Mlecí kulička pr. 20 mm, sintered corundum (99.7 % Al2O3) | 1 070 Kč |
|
55.0200.27 | Mlecí kulička pr. 20 mm, zirconium oxide | 2 630 Kč |
|
55.0200.09 | Mlecí kulička pr. 20 mm, tvrzená nerezová ocel | 150 Kč |
|
55.0200.08 | Mlecí kulička pr. 20 mm, wolframkarbid tvrdokov | 3 800 Kč |
|
55.0200.31 | Mlecí kulička pr. 20 mm, silicon nitride | 2 440 Kč |
Mlecí kuličky pr. 15 mm pro mlecí misky 500 ml, 420 ml, 250 ml, 150 ml, 125 ml
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
55.0150.05 | Mlecí kulička pr. 15 mm, achát leštěný | 620 Kč |
|
55.0150.06 | Mlecí kulička pr. 15 mm, sintered corundum (99.7 % Al2O3) | 1 040 Kč |
|
55.0150.27 | Mlecí kulička pr. 15 mm, zirconium oxide | 2 240 Kč |
|
55.0150.09 | Mlecí kulička pr. 15 mm, tvrzená nerezová ocel | 110 Kč |
|
55.0150.08 | Mlecí kulička pr. 15 mm, wolframkarbid tvrdokov | 2 700 Kč |
|
55.0150.31 | Mlecí kulička pr. 15 mm, silicon nitride | 1 430 Kč |
Mlecí kuličky pr. 10 mm pro mlecí misky 500 ml, 420 ml, 250 ml, 150 ml, 125 ml
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
55.0100.05 | Mlecí kulička pr. 10 mm, achát leštěný | 260 Kč |
|
55.0100.06 | Mlecí kulička pr. 10 mm, sintered corundum (99.7 % Al2O3) | 550 Kč |
|
55.0100.27 | Mlecí kulička pr. 10 mm, zirconium oxide | 980 Kč |
|
55.0100.09 | Mlecí kulička pr. 10 mm, tvrzená nerezová ocel | 60 Kč |
|
55.0100.08 | Mlecí kulička pr. 10 mm, wolframkarbid tvrdokov | 960 Kč |
|
55.0100.31 | Mlecí kulička pr. 10 mm, silicon nitride | 500 Kč |
Mlecí kuličky pr. 5 mm pro mlecí misky 500 ml, 420 ml, 250 ml, 150 ml, 125 ml
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
55.0050.05 | Mlecí kulička pr. 5 mm, achát leštěný (100 ks váha asi 17 g) | 160 Kč |
|
55.0050.06 | Mlecí kulička pr. 5 mm, sintered corundum (99.7 % Al2O3), (100 ks váha asi. 48 g) | 40 Kč |
|
55.0050.27 | Mlecí kulička pr. 5 mm, zirconium oxide (100 ks váha asi. 38 g) | 30 Kč |
|
55.0050.09 | Mlecí kulička pr. 5 mm, tvrzená nerezová ocel (100 ks váha asi. 52 g) | 20 Kč |
|
55.0050.08 | Mlecí kulička pr. 5 mm, wolframkarbid tvrdokov (100 ks váha asi. 97 g) | 160 Kč |
|
55.0050.31 | Mlecí kulička pr. 5 mm, silicon nitride (100 ks váha asi. 48 g) | 120 Kč |
Mlecí kuličky menší než 3 mm (cena za balení po 100g) pro mlecí misky 500 ml, 420 ml, 250 ml, 150 ml, 125 ml
| Obrázek | Obj. číslo | Název | Cena bez DPH |
|---|---|---|---|
|
55.0030.27 | Mlecí kulička pr. 3 mm, zirkonoxid | 4 200 Kč |
|
55.0020.27 | Mlecí kulička pr. 2 mm, zirkonoxid | 4 200 Kč |
|
55.0015.27 | Mlecí kulička pr. 1,5 mm, zirkonoxid | 4 200 Kč |
|
55.0010.27 | Mlecí kulička pr. 1 mm, zirkonoxid | 4 200 Kč |
|
55.0005.27 | Mlecí kulička pr. 0,5 mm, zirkonoxid | 4 200 Kč |
|
55.0001.27 | Mlecí kulička pr. 0,1 mm, zirkonoxid | 9 000 Kč |
|
55.0030.09 | Mlecí kulička pr. 3 mm, tvrzená nerezová ocel | 2 500 Kč |
|
55.0010.09 | Mlecí kulička pr. 1 mm, tvrzená nerezová ocel | 9 000 Kč |
|
55.0030.08 | Mlecí kulička pr. 3 mm, wolframkarbid | 10 100 Kč |
|
55.0016.08 | Mlecí kulička pr. 1,6 mm, wolframkarbid | 15 500 Kč |
|
55.0006.08 | Mlecí kulička pr. 0,6 mm, wolframkarbid | 15 500 Kč |
